一、概述

松柏傳感 S-MT 模組四合一系列是一款可同時插 4 種 K-5S 系列氣體模組的轉接裝置， 通過模擬開關實現交替通訊四種 K-5S 系列模組，測量四種不同類型的氣體。通訊方式采用 TTL。本產品可適用氣體報警器、工業現場氣體氣體檢測、礦井氣體檢測 、大氣環境氣體 檢測、科研院校等領域。

二、產品特點

1、標準化，可連接各種不同種類的 K-5S 氣體模組。

2、可帶電熱拔插操作，即插即用，端子連接，免焊接 。

3、出廠精準標定，使用無需再標定，無需二次開發即買即用。

4、輸出信號使用 UART（TTL 電平）協議。

5、兼容紅外、電化學、催化等多種傳感器。

6、高精度，反應靈敏穩定性強。

7、預熱時間短，低功耗 ，抗干擾能力強。

三、 產品適用場景

1. 智慧公廁氣體檢測項目

2. 智慧農業氣體檢測項目

3. 智慧管廊 、隧道項目

4. 智慧井蓋氣體檢測項目

5. 隧道公路、道路氣體檢測項目

6. 智慧養殖氣體檢測項目

7. 智慧糧倉氣體檢測項目

8. 地下車庫氣體檢測項目

9. 科研項目、環境監測項目

10. 工業智能化氣體檢測項目如巡檢機器人等

11. 汽車電子、智慧消防、檢測儀器儀表

四、工作原理

K-5S 系列模組對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行 理論計算，輸出數字信號。然后 S-MT 將 4 路 K-5S 模組的信號轉接到一起，使用開關切換 通訊。

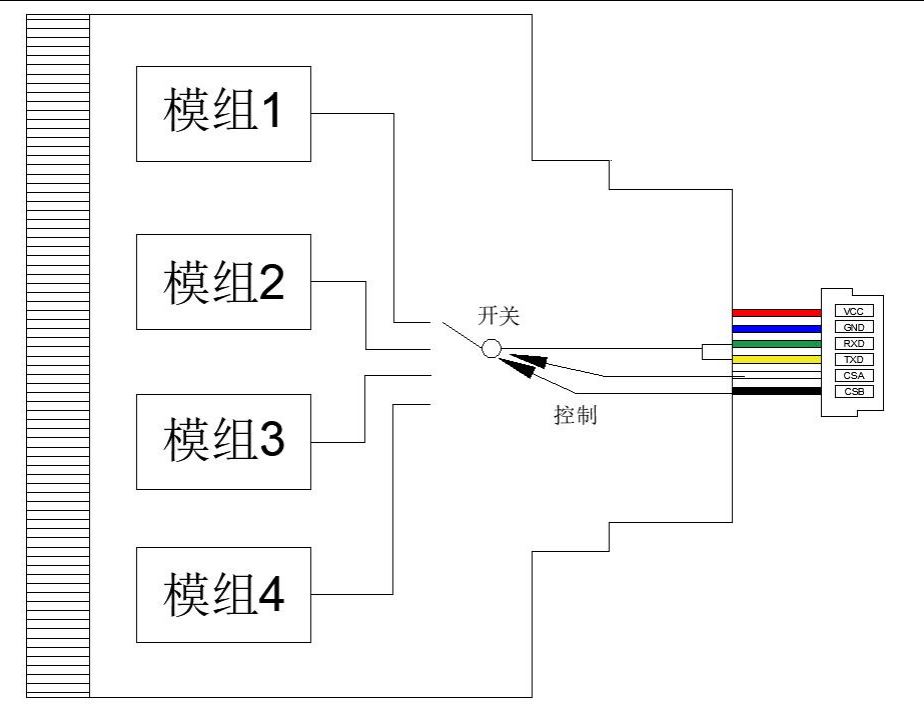

模組工作原理圖

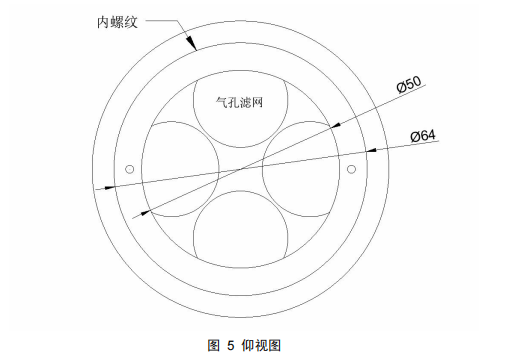

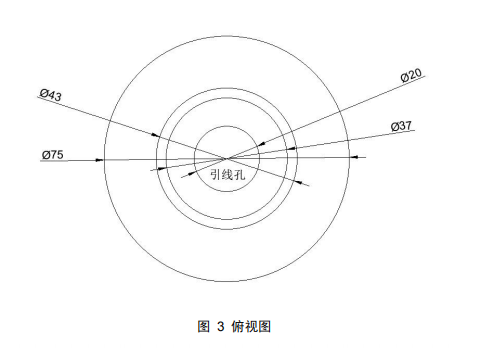

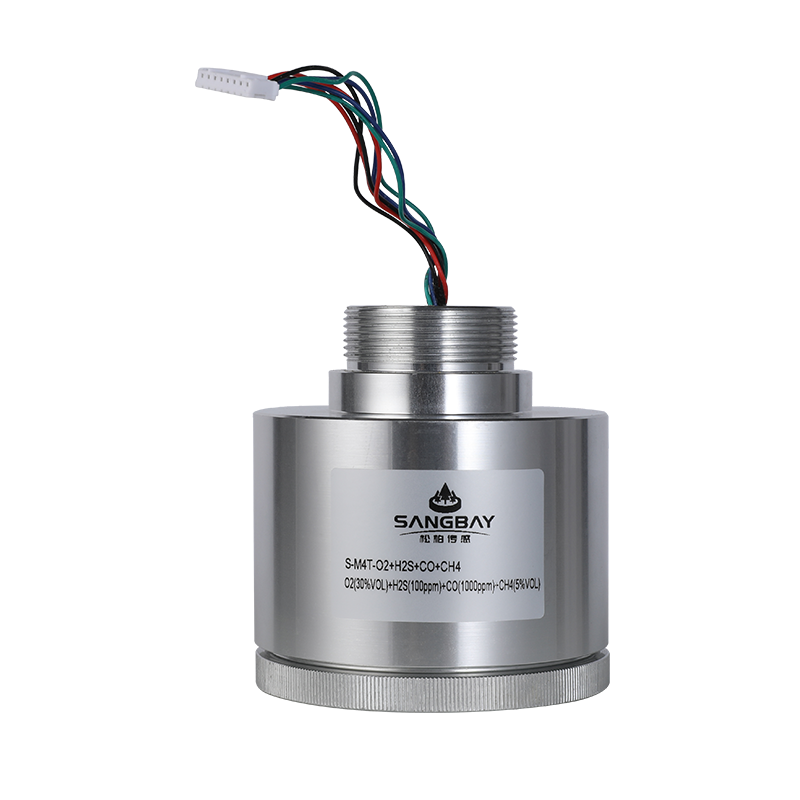

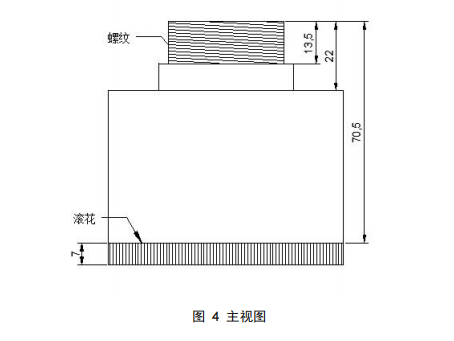

五、外觀與接口定義

六、 技術指標

注：特殊需求可聯系本公司定制
