一、產品概述

SLP22A催化燃燒式可燃?xì)鈧鞲衅鞲鶕?jù)催化燃燒效應原理工作，由檢測元件和補償元件配對組成，兩個元件分別是催化劑和惰性材料包裹的鉑絲線圈。當接觸到可燃?xì)鈺r，檢測元件在催化劑作用下表面會發生無焰燃燒反應，造成檢測元件電阻升高，從而改變橋路輸出電壓的變化，該電壓值變化量與可燃?xì)怏w濃度成線性關系；補償元件上則不會發生催化燃燒反應，因此不會發生電阻變化，補償元件主要起到參比和溫濕度補償作用。

二、應用領域

1.??工業生產區域的各種可燃?xì)馊缂淄?、丙烷等的監測報警；

2.??民用以及商業領域可燃?xì)怏w泄漏報警儀器儀表；

3.??燃?xì)廨斔凸艿佬孤┍O(jiān)測的儀器設備。

三、產品特點

1.?橋路輸出電壓呈線性 ?????????????????????????????????????????????????????

2.?響應速度快 ???????????????????????????????????????

3.?具有良好的重復性、選擇性 ???????????????????????????????????????????

????? 4.元件工作穩定、可靠

四、技術參數

??

?

?

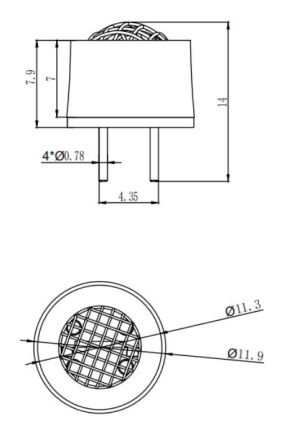

傳感器尺寸圖（單位 mm）

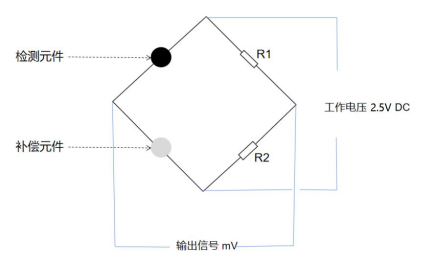

五、基本電路

?

上圖為N55S傳感器的基本測試電路

???

六、傳感器特性描述

?

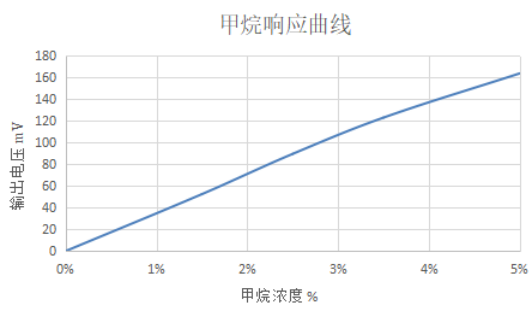

傳感器典型的靈敏度線性特性曲線

?

?

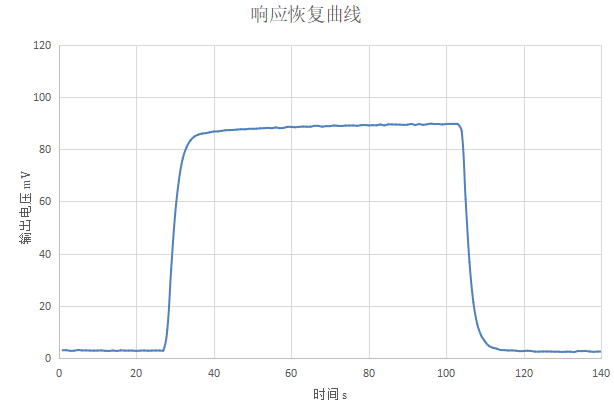

傳感器響應恢復曲線（2.5% 甲烷）

?

?

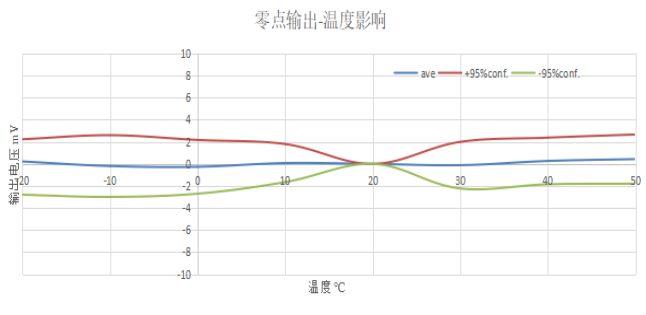

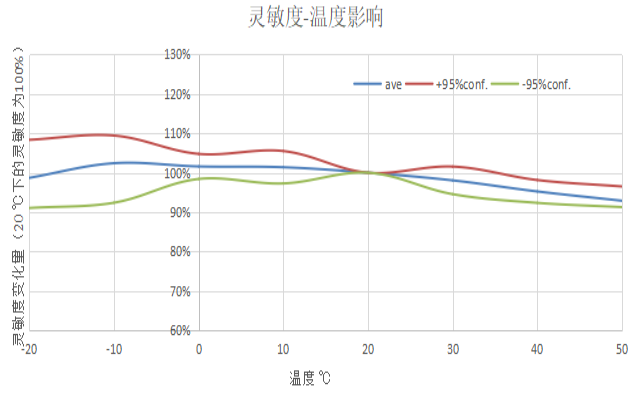

傳感器溫度特性曲線

七、交叉敏感：

SLP22A傳感器對多種可燃?xì)怏w均有響應，表中數據為部分典型可燃?xì)怏w在其100%LEL對應濃度下的相對靈敏度。

八、注意事項：

1.?一些化合物會造成傳感器靈敏度下降，包括如下幾類：

l?有機硅蒸汽，各種含有硅元素的氣態物質，包括硅烷、硅酮等揮發性有機硅。該類物質會在檢測元件的催化劑表面生成二氧化硅包裹層，極低濃度的有機硅就可以造成傳感器不可逆的靈敏度下降。

l?硫化氫、氧化硫、氯氣、氯化氫等氣體。該類物質會在檢測元件的催化劑表面與催化活性位結合堵塞活性位，造成傳感器靈敏度下降。

l?傳感器殼體表面的凝露或者結冰。該類物質會堵塞殼體透氣孔，造成傳感器靈敏度下降。

2.?高于測量范圍的氣體會降低傳感器的穩定性。當工作狀態下的傳感器暴露在高濃度可燃?xì)庵袝r（例如純氫氣、高于5%濃度的甲烷等高于其爆炸下限對應濃度的各種可燃?xì)怏w），傳感器的穩定性會發生不可逆轉的降低。

3.?不正常的工作電壓。當電壓低于正常工作電壓2.5V時，傳感器靈敏度會低于正常值范圍；當電壓高于2.5V時，傳感器容易發生線路或者結構損壞，會造成傳感器靈敏度下降。

4.?管腳接線錯誤會造成傳感器信號不能正常輸出。
